蛍光X線膜厚計 XRF

・上面からX線を照射します。

・本体側面の15ｍｍの隙間（スリット）が板状やフィルム状試料に対応

・焦点距離が５段階で変更可能。

・凸凹形状の試料にもレーザー焦点合わせができます

・コリメータを標準で４種類搭載。

・レーザーで自動焦点合わせができます。

・パソコンとUSBケーブル１本で接続。ノートPCで操作できます。

・小さなボディーに大きなインテリアで、最大試料高さ14ｃｍまで対応

・測定結果はEXCELに出力できます。

【主な用途】

・電子部品一般

・車載部品のめっき厚み

・機能性めっきの（多層膜・合金膜）の測定

測定元素	Al（原子番号13）～ U（原子番号92）
X線管球	ターゲット材 W（タングステン）、電圧 50ｋV 、電流 1.0ｍA
検出器	標準（シリコンピン）FWHM 190eV オプション（SDD）
コリメーター	４個標準搭載
アプリケーション	最大 5層膜（下地含む）の膜厚と成分測定（25エレメント）同時測定 FP法と検量線法、液分析検量線
サイズ	外寸 45ｘ60ｃｍ 45ｃｍ（高さ）インテリア 31ｘ33.5ｃｍ 14ｃｍ(高さ）
XYステージサイズ	標準 33ｘ38ｃｍオプション大型ステージ 63.5ｘ63.5ｃｍ
ステージストローク	標準 12.5ｘ15ｃｍオプション大型ステージ 25×25ｃｍ/超大型ステージ 40ｘ30ｃｍ

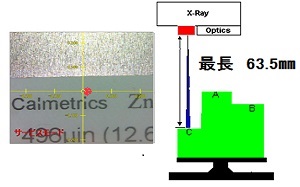

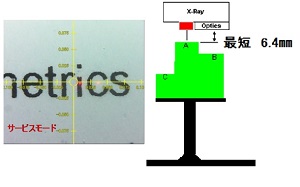

焦点	可変 6.4mm～ 63.5ｍｍ 5段階

焦点距離可変フォーカスレーザー追従

凹形状の試料のヘコミ部分を測定する場合、カメラの焦点距離を少し離すことで、X線管や検出器との衝突を避けることができます。

焦点合わせには、赤いレーザーが追従するので、オペレーターによる焦点合わせの差がありません。

XYプログラマブル測定ができます


ランダム	リニア	グリッド	スキャン

マッピング機能
XYプログラムは、ファイルとして保存できます。測定ファイルに紐づけすることもできます。測定頻度の多い試料や多点測定が必要な場合に便利です。また、XYプログムには、その時限りのクイックプログラムもあります。測定する位置に移動してワンクリックで測定位置を登録できます。

各種オプション
